petite analyse de consommation électrique

lundi 20 mars 2017, par ArnoSolaire

mars 2017, au environ de Laragne, Hautes-Alpes, dans une maison de 140m², 3 personnes

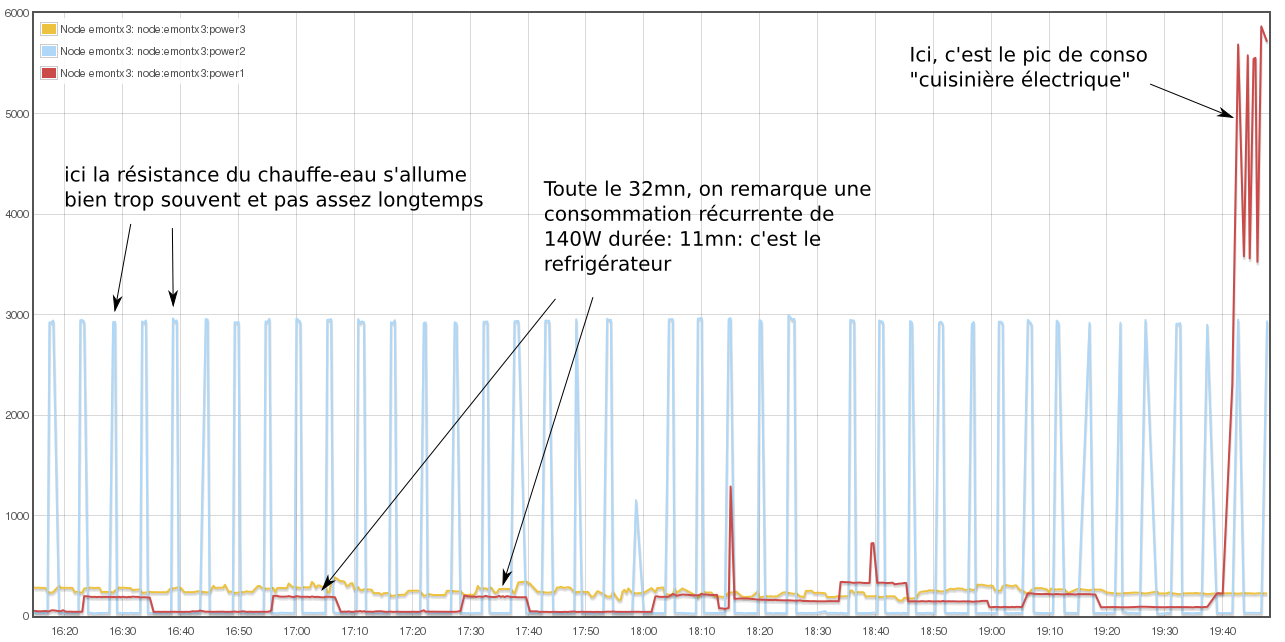

L’enregistrement présenté ici correspond à une installation triphasée : Sur la phase jaune, on a des consommations informatiques, box, lumière. Sur la phase bleu, il y a principalement un chauffe-eau électrique. La phase rouge alimente frigo, congélateur, cuisine.

Le chauffe-eau correspond à une résistance de 2800W environ, il s’allume toute les 5 minutes pour une durée proche de 1mn !
combien d’eau chaude est produite à chaque allumage ?

  • Energie d’un allumage : 2800/60 = 46Wh
  • on considère que le thermostat du chauffe-eau à un delte de 10°C entre sa température d’allumage et sa température d’arrêt
  • quantité d’eau : 46/(1,16x10) 4kg Comment se fait-il que le chauffe-eau de 150l s’arrete après avoir rechauffé 4 litres d’eau de 10°C ?

En fait, il est probable que la résistance ainsi que le bulbe du thermostat soit enfermée dans une gangue de calcaire qui empêche la chaleur de se diffuser par convection dans le chauffe-eau.
Une résistance à faire nettoyer par le plombier avant que l’élément chauffant ne soit trop attaqué par la corrosion ! En effet, l’anode magnésium n’a pas d’action à travers la couche de calcaire.

Estimation de la consommation du frigo :

  • consommation moyenne du frigo : 140W pendant 11mn sur une période de 32mn : 140x11/32= 48W en moyenne
  • conso annuelle : 48x24x365= 421 kWh/an (c’est un minimum, il fait actuellement 19°C dans la maison, le frigo est ancien, l’été, il fonctionnement parfois en continu !), on prend 500kWh/an
  • un frigo moderne 300l A++ consomme 216kWh/an
  • à 15ct/kWh, la sur-consommation s’éleve à 284 kWh, soit 284x0.15= 42€ d’électricité gaspillée chaque année

pic de consommation "cuisine" :
Cuisinière électrique (2 plaques + four) + chauffe-eau + bouilloire + etc = une pointe de 12 000 W pour cette maison ce soir là !
